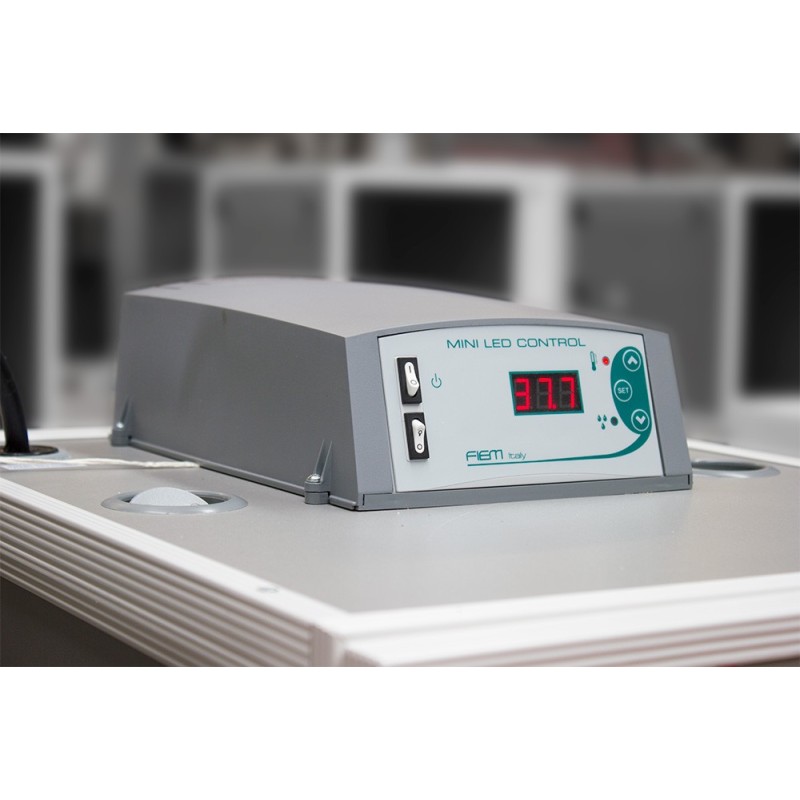

Unidad de control LED Fiem Mini con sonda de temperatura y humedad

Termostato FIEM MiniLED (ANTIGUO) – Ficha técnica completa

📦 Compatibilidad

Modelos compatibles:

• CIP CIP – Incubadoras de la serie CIP
• MG50 – 50 huevos de gallina
• MG70 – 70 huevos de gallina
• MG100 – 100 huevos de gallina
• Serie API – Incubadoras de apicultura

⚠️ VERSIÓN ANTIGUA: Esta es la versión anterior. Para modelos recientes, compruebe la compatibilidad con MiniLED Advanced (NUEVO) .

Código de repuesto: TERMOSTATO MINIILED (ANTIGUO)

Nombre en inglés: UNIDAD DE CONTROL MINILED (ANTIGUA)

Fabricante: FIEM Srl (Como, Italia)

🔍 Descripción general del producto

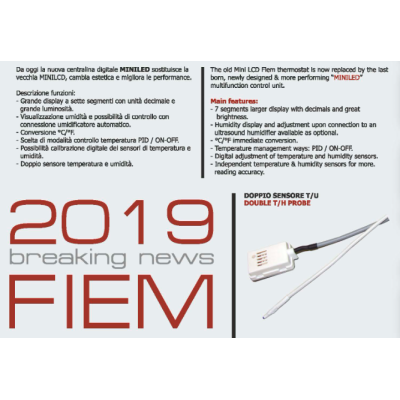

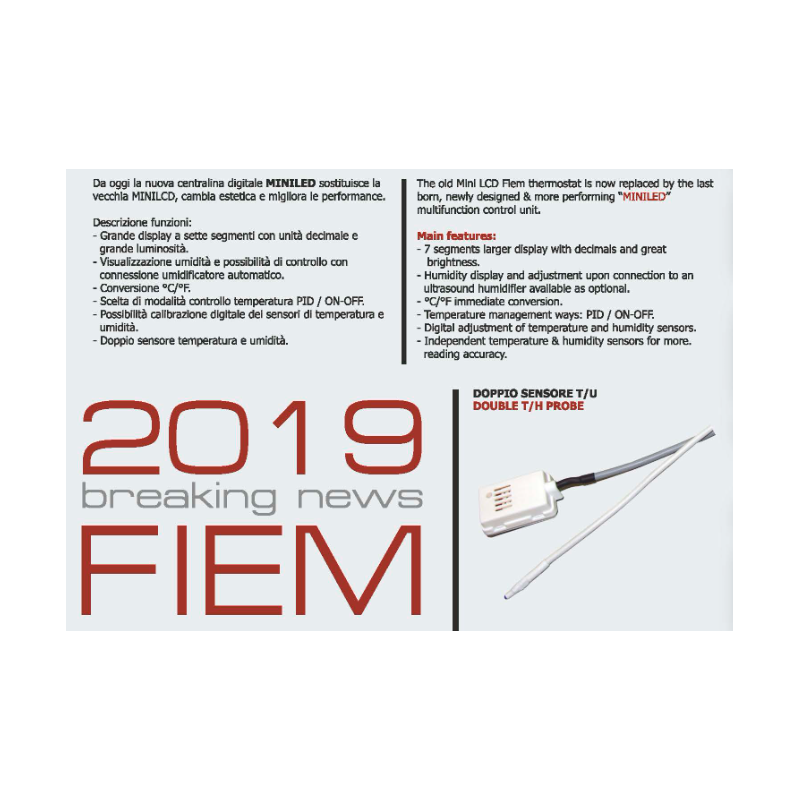

La unidad de control MiniLED (ANTIGUA) es un sistema de control digital avanzado para incubadoras FIEM. Sustituye a la antigua MiniLCD, mejorando la estética y el rendimiento con una pantalla más grande y brillante.

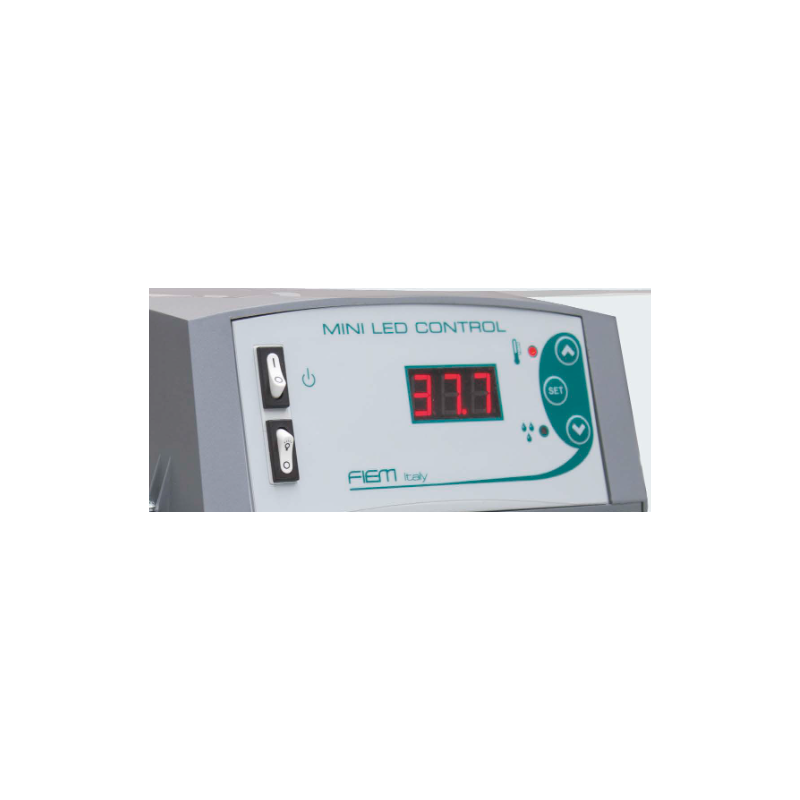

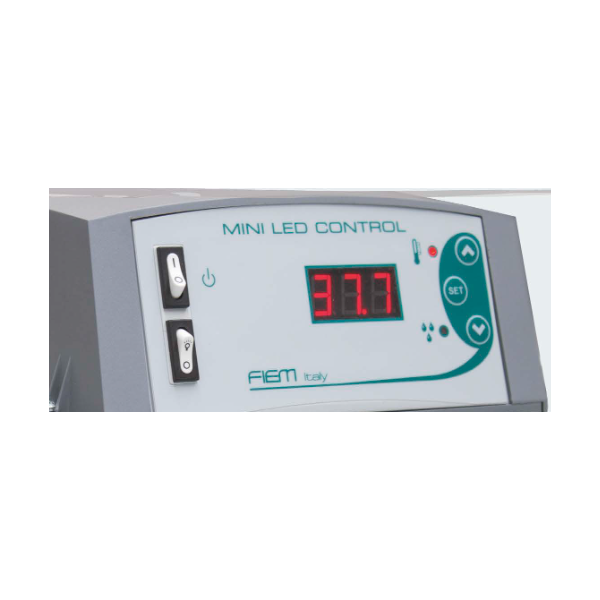

Componentes principales:

• A. Interruptor de encendido
• B. Interruptor de luz
• C. Pantalla de 3 dígitos con puntos decimales
• D. Indicador de visualización de temperatura (LED rojo)
• E. Indicador de humedad (LED verde)
• F. Tecla de selección ↑ (flecha hacia arriba)
• Botón de configuración G.
• H. Tecla de selección ↓ (flecha hacia abajo)

⚙ Características técnicas principales

• Pantalla de 7 segmentos: Alto brillo con unidad decimal
• Indicador de humedad: Posibilidad de control con humidificador automático
• Conversión de escala: °C/°F instantáneo
• Control de temperatura: seleccionable en modo PID o ON-OFF
• Calibración digital: Sensores de temperatura y humedad calibrables
• Sensor dual: Temperatura y humedad independientes para mayor precisión
• Alimentación: 230 V CA

🔧 Características detalladas

Control de temperatura

El MiniLED (ANTIGUO) puede controlar la temperatura en dos modos:

• Algoritmo PID: Control Proporcional-Integral-Derivativo para una Regulación Precisa
• Algoritmo ON-OFF: Conmutación simple de la resistencia (encendido/apagado).

Control de humedad

• Modo ON-OFF: Gestión automática del humidificador
• Rango ajustable: 10 % - 99 % HR
• Indicador: LED verde para indicación de activación del humidificador.

🎯 Configuración de usuario

Temperatura de incubación

• Rango: 5°C - 75°C (o su equivalente en °F)
• Valor predeterminado: 30,0 °C
• Ajuste: Mediante las teclas ↑ ↓ con pantalla parpadeante

humedad de incubación

• Rango: 10% - 99% HR
• Valor predeterminado: 40%
• Ajuste: Mediante los botones ↑ ↓ con LED verde intermitente

⚙️ Menú técnico (para instaladores)

Acceso: Pulse simultáneamente las teclas ↑ + ↓

Parámetros configurables:

• Unidad [C, F]: Seleccione la unidad de medida Celsius o Fahrenheit (por defecto °C)
• t.CAL [-3.0 .. +3.0°C]: Calibración de temperatura (paso 0.1°C, valor predeterminado 0.0)
• H.Cal [-5 .. +5]: Calibración de humedad (paso 1%, valor predeterminado 0)

🔧 Selección del modo de control de temperatura

Al encenderlo, pulse SET + ↓ simultáneamente para acceder a:

• PID: Control proporcional (predeterminado, recomendado)
• ENCENDIDO/APAGADO: Control simple de encendido/apagado

⚠️ Mensajes de error

En caso de fallo o desconexión del sensor:

• Error de temperatura: Sensor de temperatura defectuoso o desconectado → control de resistencia inhibido
• Error de humedad: Sensor de humedad defectuoso o desconectado → control del humidificador inhibido

🔧 Diagrama de conexión

Conexiones eléctricas (SOLO para técnicos cualificados):

• A. Terminal de alimentación de 230 V CA (⚠️ ATENCIÓN)
• B. Terminal de control del humidificador (⚠️ ADVERTENCIA)
• C. Terminal de control de la resistencia calefactora (⚠️ ATENCIÓN)
• D. Sonda del higrómetro (sensor de humedad)
• E. Sonda del termómetro (sensor de temperatura)

⚠️ ADVERTENCIA: Asegúrese de que la alimentación esté apagada antes de realizar cualquier operación de conexión.

🔧 Instalación

⚠️ IMPORTANTE: La instalación requiere conocimientos de electricidad. Si no está familiarizado con los sistemas de 230 V, consulte a un técnico cualificado.

Procedimiento de instalación (solo para técnicos):

1. Desconectar TODA la energía eléctrica
2. Retire la unidad de control antigua (si va a actualizarla).
3. Monte la nueva unidad de control MiniLED en el panel.
4. Conecte los terminales siguiendo el diagrama FIEM (ABC).
5. Conecte las sondas de temperatura (E) y humedad (D).
6. Comprobar todas las conexiones
7. Restablezca la alimentación y pruebe el funcionamiento.

✅ Diferencias entre MiniLED (ANTIGUO) y MiniLED Advanced (NUEVO)

🛒 Información comercial

Precio: 110,30 € (IVA y gastos de envío no incluidos)

Incluye: Unidad de control completa con sensor T/H doble

ALMACÉN FIEM EN COMO – Padovan Avicoltura distribuye exclusivamente repuestos originales y certificados de FIEM.

💡 Piezas de repuesto relacionadas

• MiniLED Advanced (NUEVO) (176,00 €) – Versión actualizada con rendimiento mejorado
• Sonda de temperatura/humedad (precio por confirmar) – Reemplazo del sensor
• Humidificador automático Limpia (precio por confirmar) – Para el control de la humedad
• Resistencia R75E (12,18 €) – Cable calefactor
• Termómetro analógico °F (0,5/A) (22,05 €) – Control de respaldo

📦 Logística y horarios

• Envío: 1 día hábil
• Entrega: 2-4 días laborables
• Salida: FIEM Como Almacén
• Embalaje: Protegido para componentes electrónicos

✅ Garantía

• Garantía: 24 meses para clientes particulares, 12 meses para personas con número de IVA.
• Soporte: WhatsApp 351 881 9586
• FIEM desde 1975: Componentes originales probados

❓ Preguntas frecuentes (FAQ)

P: ¿Cuál es la diferencia entre MiniLED (ANTIGUO) y MiniLED Advanced (NUEVO)?
A: La versión avanzada cuenta con una pantalla LED verde más visible, un microprocesador más potente y una precisión mejorada (±0,1 °C). La versión antigua es más económica.

P: ¿Puedo reemplazar mi antiguo MiniLCD con este MiniLED?
A: Sí, el MiniLED (ANTIGUO) se creó para reemplazar al antiguo MiniLCD mejorando la estética y el rendimiento.

P: ¿Incluye sensores de temperatura y humedad?
A: Sí, incluye un sensor T/H dual completo.

P: ¿Puedo instalarlo yo mismo sin ser electricista?
A: No se recomienda. Funciona con 230 V y requiere conocimientos de electricidad. Lo mejor es contratar a un técnico.

P: ¿Debería comprar este o el MiniLED Advanced?
R: Si su incubadora es compatible con ambos modelos y su presupuesto lo permite, el modelo Advanced ofrece un rendimiento superior. El modelo OLD es una buena alternativa para modelos similares.
