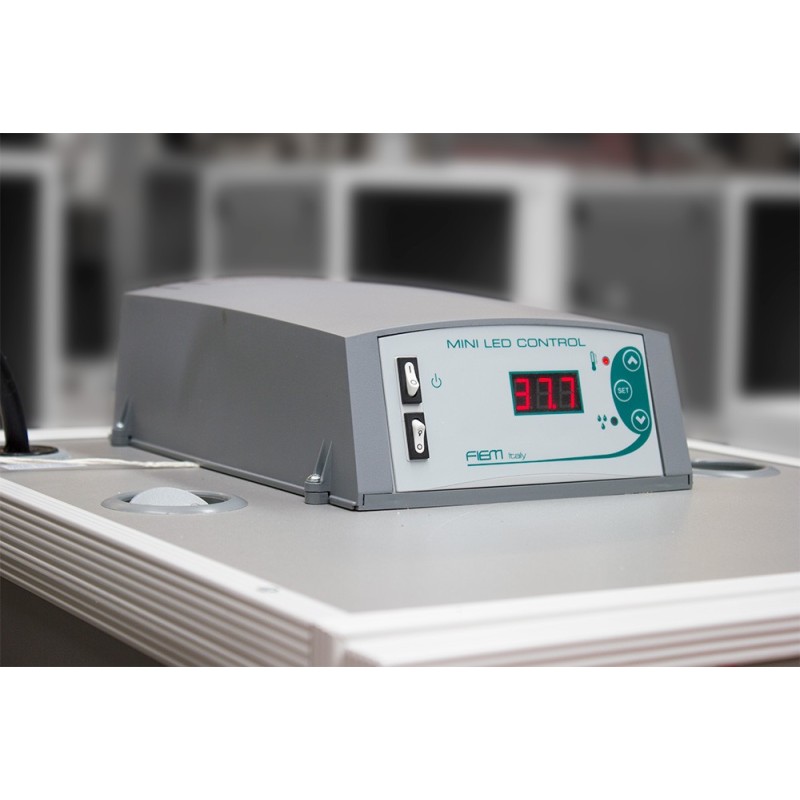

Unité de contrôle LED Fiem Mini avec sonde de température et d'humidité

Thermostat FIEM MiniLED (ancien modèle) – Fiche technique complète

📦 Compatibilité

Modèles compatibles :

• CIP CIP – Incubateurs de la série CIP
• MG50 – 50 œufs de poule
• MG70 – 70 œufs de poule
• MG100 – 100 œufs de poule
• Série API – Incubateurs apicoles

⚠️ ANCIENNE VERSION : Il s’agit de la version précédente. Pour les modèles récents, vérifiez la compatibilité avec MiniLED Advanced (NOUVEAU) .

Code de la pièce détachée : THERMOSTAT.MINILED (OLD)

Nom anglais : MINILED CONTROL UNIT (OLD)

Fabricant: FIEM Srl (Côme, Italie)

🔍 Présentation du produit

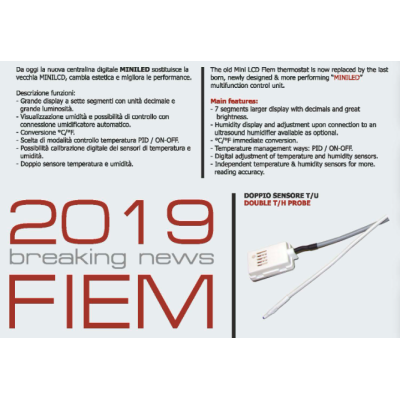

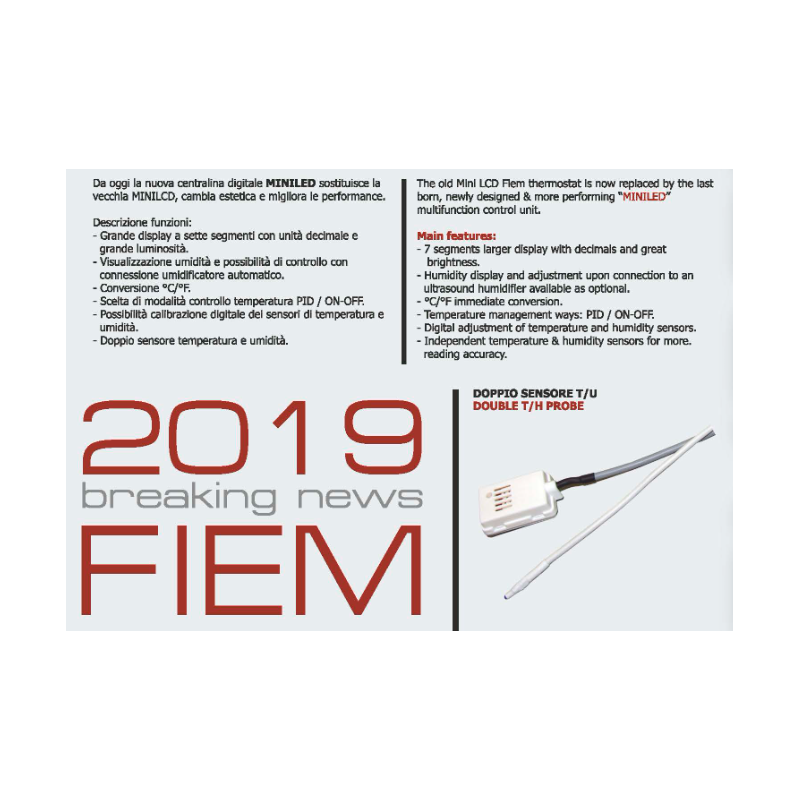

L'unité de commande MiniLED (OLD) est un système de contrôle numérique avancé pour les incubateurs FIEM. Elle remplace l'ancien MiniLCD, améliorant l'esthétique et les performances grâce à un écran plus grand et plus lumineux.

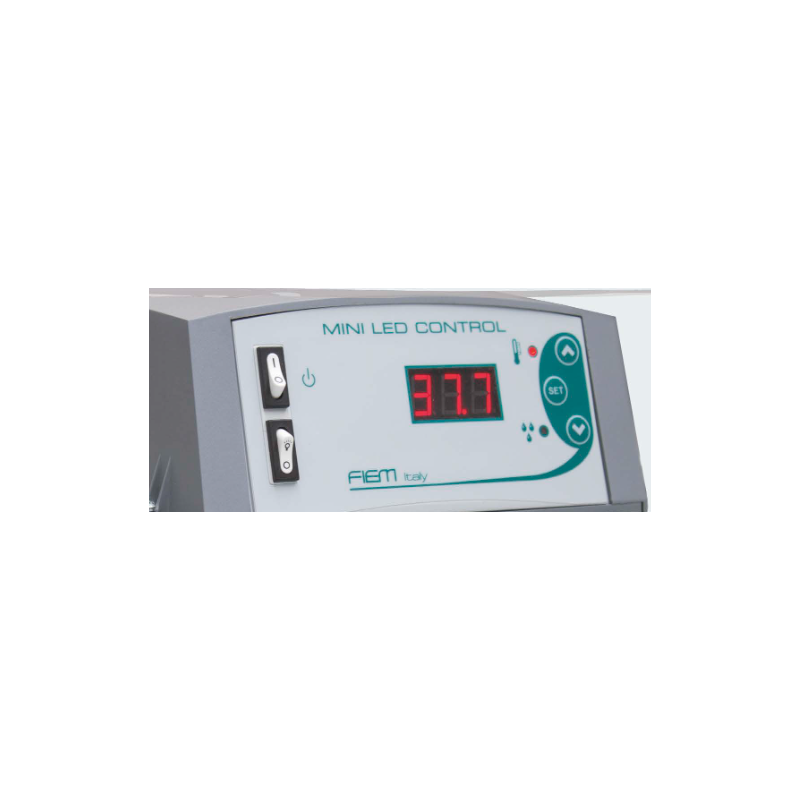

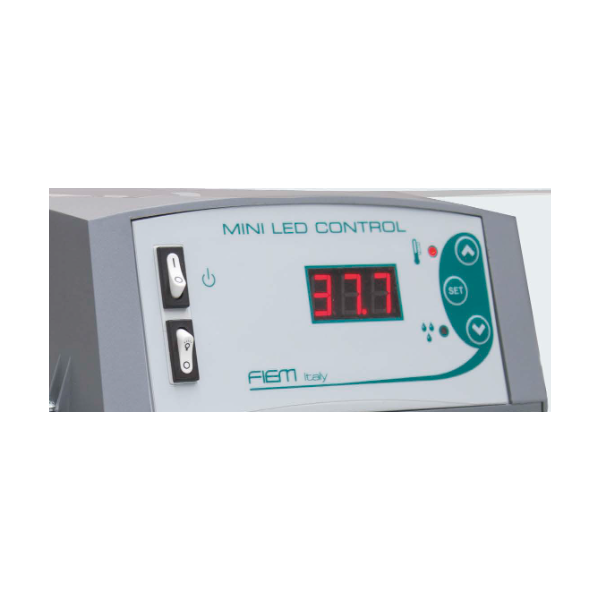

Composants principaux :

• A. Contacteur d'allumage
• B. Interrupteur
• C. Affichage à 3 chiffres avec virgule décimale
• D. Indicateur d'affichage de la température (LED rouge)
• E. Indicateur d'humidité (LED verte)
• F. Touche de sélection ↑ (flèche vers le haut)
• Bouton de réglage G. SET
• Touche de sélection H. ↓ (flèche vers le bas)

⚙ Principales caractéristiques techniques

• Affichage à 7 segments : Haute luminosité avec unité décimale
• Affichage de l'humidité : Possibilité de contrôle avec humidificateur automatique
• Conversion d'échelle : °C/°F instantané
• Régulation de la température : mode PID ou marche/arrêt sélectionnable
• Étalonnage numérique : capteurs de température et d’humidité étalonnables
• Double capteur : température et humidité indépendantes pour une plus grande précision
• Alimentation électrique : 230 V CA

🔧 Fonctionnalités détaillées

Contrôle de la température

Le MiniLED (OLD) peut contrôler la température selon deux modes :

• Algorithme PID : Commande proportionnelle-intégrale-dérivée pour une régulation précise
• Algorithme ON-OFF : simple commutation marche/arrêt de la résistance

Contrôle de l'humidité

• Mode marche/arrêt : Gestion automatique de l'humidificateur
• Plage de réglage : 10 % à 99 % HR
• Affichage : LED verte indiquant l’activation de l’humidificateur

🎯 Paramètres utilisateur

température d'incubation

• Plage de température : 5 °C - 75 °C (ou équivalent en °F)
• Valeur par défaut : 30,0 °C
• Réglage : via les touches ↑ ↓ avec affichage clignotant

humidité d'incubation

• Plage : 10 % à 99 % HR
• Valeur par défaut : 40 %
• Réglage : Via les boutons ↑ ↓ avec LED verte clignotante

⚙️ Menu technique (pour les installateurs)

Accès : Appuyez simultanément sur les touches ↑ et ↓.

Paramètres configurables :

• Unité [C, F] : Sélectionnez l’unité de mesure Celsius ou Fahrenheit (par défaut °C)
• t.CAL [-3,0 .. +3,0°C] : Étalonnage de la température (pas de 0,1°C, valeur par défaut 0,0)
• H.Cal [-5 .. +5] : Calibrage de l'humidité (pas de 1 %, valeur par défaut 0)

🔧 Sélection du mode de contrôle de la température

Pour allumer l'appareil, appuyez simultanément sur SET + ↓ pour accéder à :

• PID : Contrôle proportionnel (par défaut, recommandé)
• MARCHE/ARRÊT : Commande marche/arrêt simple

⚠️ Messages d'erreur

En cas de panne ou de déconnexion du capteur :

• Erreur de température : Capteur de température défectueux ou déconnecté → commande de résistance inhibée
• Erreur d'humidité : Capteur d'humidité défectueux ou déconnecté → contrôle de l'humidificateur inhibé

🔧 Schéma de connexion

Raccordements électriques (réservés aux techniciens qualifiés) :

• A. Borne d'alimentation 230 V CA (⚠️ ATTENTION)
• B. Borne de commande de l'humidificateur (⚠️ AVERTISSEMENT)
• C. Borne de commande de la résistance chauffante (⚠️ ATTENTION)
• D. Sonde hygrométrique (capteur d'humidité)
• E. Sonde thermométrique (capteur de température)

⚠️ AVERTISSEMENT : Assurez-vous que l'alimentation est coupée avant d'effectuer toute opération de connexion.

🔧 Installation

⚠️ IMPORTANT : L’installation requiert des compétences en électricité. Si vous n’êtes pas familiarisé avec les systèmes 230 V, veuillez consulter un technicien qualifié.

Procédure d'installation (réservée aux techniciens) :

1. Coupez TOUTE l'alimentation électrique
2. Retirez l'ancien boîtier de commande (en cas de mise à niveau).
3. Installez le nouveau boîtier de commande MiniLED dans le panneau.
4. Raccordez les bornes en suivant le schéma FIEM (ABC).
5. Connectez les sondes de température (E) et d'humidité (D).
6. Vérifiez toutes les connexions
7. Rétablir l'alimentation et tester le fonctionnement

✅ Différences entre MiniLED (ancien modèle) et MiniLED Advanced (nouveau modèle)

🛒 Informations commerciales

Prix : 110,30 € (TVA et frais de port non inclus)

Comprend : Unité de commande complète avec double capteur T/H

ENTREPÔT FIEM À CÔME – Padovan Avicoltura distribue exclusivement des pièces détachées FIEM originales et certifiées.

💡 Pièces détachées associées

• MiniLED Advanced (NOUVEAU) (176,00 €) – Version mise à jour avec des performances améliorées
• Sonde de température/humidité (prix à confirmer) – Remplacement du capteur
• Humidificateur automatique Limpia (prix à confirmer) – Pour le contrôle de l'humidité
• Résistance R75E (12,18 €) – Câble chauffant
• Thermomètre analogique °F (0,5/A) (22,05 €) – Contrôle de secours

📦 Logistique et horaires

• Livraison : 1 jour ouvrable
• Livraison : 2 à 4 jours ouvrables
• Départ : Entrepôt FIEM Como
• Emballage : Protection pour les composants électroniques

✅ Garantie

• Garantie : 24 mois pour les particuliers, 12 mois pour les numéros de TVA.
• Assistance : WhatsApp 351 881 9586
• FIEM depuis 1975 : Composants d'origine testés

❓ Foire aux questions (FAQ)

Q : Quelle est la différence entre MiniLED (ANCIEN) et MiniLED Advanced (NOUVEAU) ?
A : La version avancée possède un écran LED vert plus visible, un microprocesseur plus puissant et une précision améliorée (±0,1 °C). L'ancienne version est plus économique.

Q : Puis-je remplacer mon ancien MiniLCD par ce MiniLED ?
A: Oui, le MiniLED (OLD) a été créé pour remplacer l'ancien MiniLCD en améliorant l'esthétique et les performances.

Q : Comprend-il des capteurs de température et d'humidité ?
R : Oui, il comprend un capteur T/H double complet.

Q : Puis-je l'installer moi-même sans être électricien ?
R : Non recommandé. Fonctionnant en 230 V, son utilisation requiert des compétences en électricité. Il est préférable de faire appel à un technicien.

Q : Devrais-je prendre celui-ci ou le MiniLED Advanced ?
R : Si votre incubateur est compatible avec les deux modèles et que votre budget le permet, le modèle Advanced offre des performances supérieures. Le modèle OLD constitue un bon remplacement pour les modèles similaires.
