Fiem Mini LED-Steuereinheit mit Temperatur- und Feuchtigkeitssonde – Erweiterte Steuerung für Inkubatoren – Original Fiem Ersatz

FIEM MiniLED-Thermostat (ALT) – Vollständiges technisches Datenblatt

📦 Kompatibilität

Kompatible Modelle:

• CIP CIP – Inkubatoren der CIP-Serie
• MG50 – 50 Hühnereier
• MG70 – 70 Hühnereier
• MG100 – 100 Hühnereier
• API-Serie – Imkerei-Brutkästen

⚠️ ALTE VERSION: Dies ist die Vorgängerversion. Für neuere Modelle prüfen Sie bitte die Kompatibilität mit MiniLED Advanced (NEU) .

Ersatzteilcode: THERMOSTAT.MINILED (ALT)

Englische Bezeichnung: MINILED-STEUEREINHEIT (ALT)

Hersteller: FIEM Srl (Como, Italien)

🔍 Produktübersicht

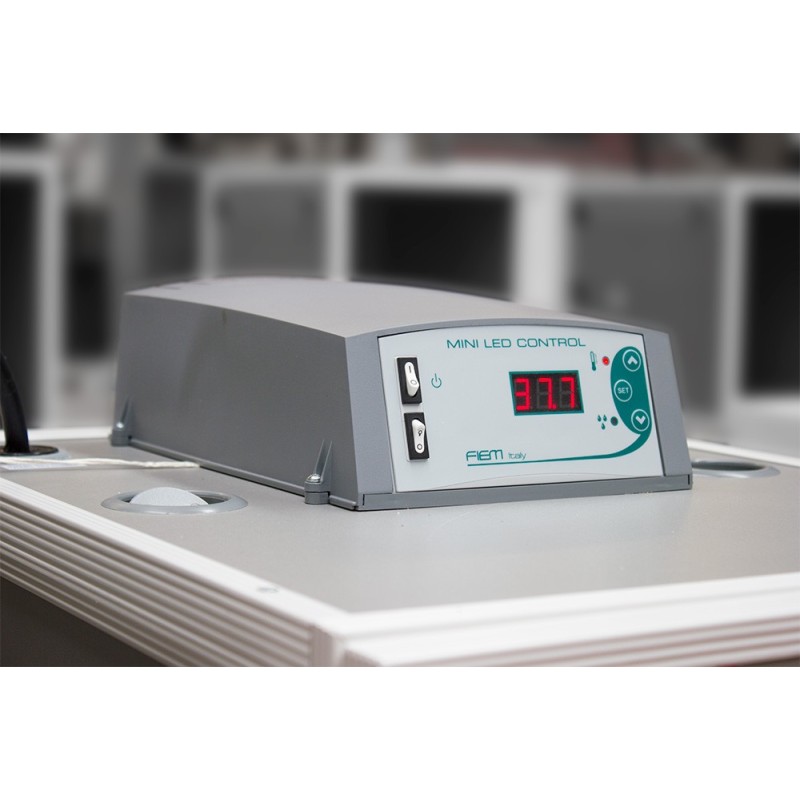

Die MiniLED (OLD) Steuereinheit ist ein fortschrittliches digitales Steuerungssystem für FIEM-Inkubatoren. Sie ersetzt das alte MiniLCD-Display und verbessert Ästhetik und Leistung durch ein größeres, helleres Display.

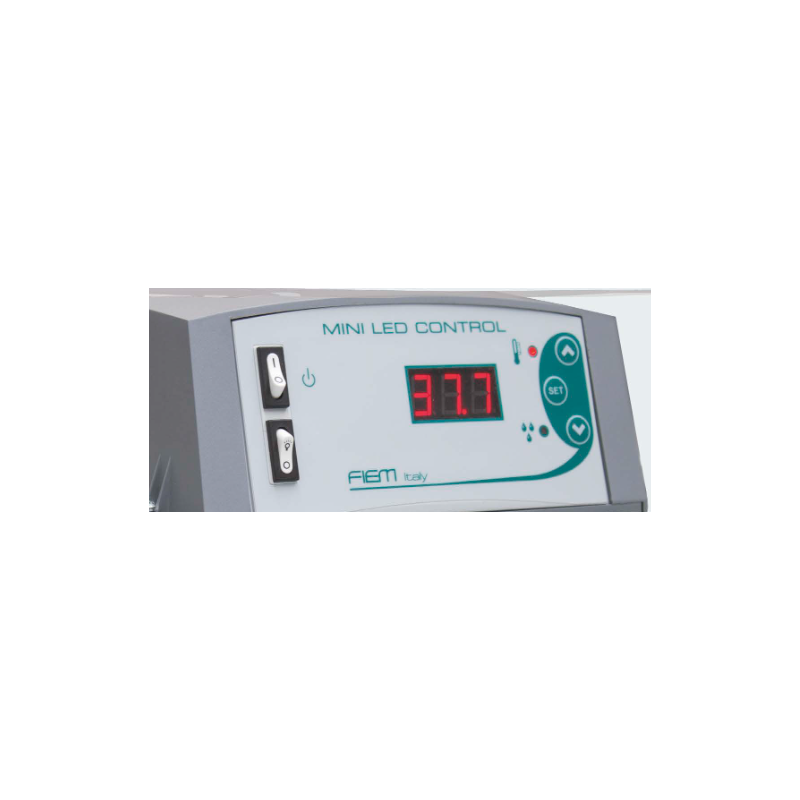

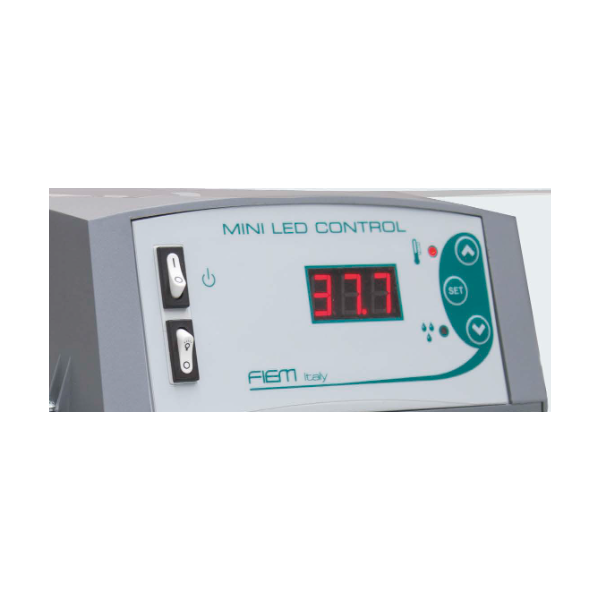

Hauptkomponenten:

• A. Zündschalter
• B. Lichtschalter
• C. 3-stellige Anzeige mit Dezimalstellen
• D. Temperaturanzeige (rote LED)
• E. Feuchtigkeitsanzeige (grüne LED)
• F. Auswahltaste ↑ (Pfeil nach oben)
• G. SET-Einstelltaste
• H. Auswahltaste ↓ (Pfeil nach unten)

⚙ Wichtigste technische Merkmale

• 7-Segment-Anzeige: Hohe Helligkeit mit Dezimaleinheit
• Feuchtigkeitsanzeige: Steuerung mit automatischem Luftbefeuchter möglich
• Skalenumrechnung: °C/°F sofort
• Temperaturregelung: PID- oder Ein-/Aus-Modus wählbar
• Digitale Kalibrierung: Kalibrierbare Temperatur- und Feuchtigkeitssensoren
• Doppelsensor: Unabhängige Temperatur- und Feuchtigkeitsmessung für höhere Genauigkeit
• Stromversorgung: 230 V Wechselstrom

🔧 Detaillierte Funktionen

Temperaturregelung

Die MiniLED (ALT) kann die Temperatur in zwei Modi regeln:

• PID-Algorithmus: Proportional-Integral-Differential-Regelung für präzise Regelung
• EIN-AUS-Algorithmus: Einfaches Ein-/Ausschalten des Widerstands

Feuchtigkeitsregelung

• EIN-AUS-Modus: Automatische Luftbefeuchtersteuerung
• Einstellbereich: 10 % – 99 % relative Luftfeuchtigkeit
• Anzeige: Grüne LED zur Anzeige der Luftbefeuchter-Aktivierung

🎯 Benutzereinstellungen

Inkubationstemperatur

• Bereich: 5 °C - 75 °C (oder entsprechende °F)
• Standardwert: 30,0 °C
• Einstellung: Über die ↑ ↓ Tasten mit blinkender Anzeige

Inkubationsfeuchtigkeit

• Bereich: 10 % - 99 % relative Luftfeuchtigkeit
• Standardwert: 40 %
• Einstellung: Über die ↑ ↓ Tasten mit blinkender grüner LED

⚙️ Technisches Menü (für Installateure)

Zugriff: Drücken Sie gleichzeitig die Tasten ↑ + ↓.

Konfigurierbare Parameter:

• Einheit [C, F]: Wählen Sie die Maßeinheit Celsius oder Fahrenheit (Standard: °C).
• t.CAL [-3,0 .. +3,0°C]: Temperaturkalibrierung (Schrittweite 0,1°C, Standardwert 0,0)
• H.Cal [-5 .. +5]: Feuchtigkeitskalibrierung (Schrittweite 1 %, Standardwert 0)

🔧 Auswahl des Temperaturregelungsmodus

Drücken Sie beim Einschalten gleichzeitig SET + ↓, um auf Folgendes zuzugreifen:

• PID: Proportionalregelung (Standard, empfohlen)
• EIN/AUS: Einfache Ein-/Ausschaltsteuerung

⚠️ Fehlermeldungen

Im Falle eines Sensorausfalls oder einer Verbindungsunterbrechung:

• Temperaturfehler: Temperatursensor defekt oder nicht angeschlossen → Widerstandsregelung deaktiviert
• Feuchtigkeitsfehler: Feuchtigkeitssensor defekt oder nicht angeschlossen → Befeuchtersteuerung deaktiviert

🔧 Anschlussdiagramm

Elektrische Anschlüsse (NUR für qualifizierte Techniker):

• A. 230V Wechselstromanschluss (⚠️ ACHTUNG)
• B. Bedienanschluss für Luftbefeuchter (⚠️ WARNUNG)
• C. Steueranschluss für Heizwiderstand (⚠️ ACHTUNG)
• D. Hygrometersonde (Feuchtigkeitssensor)
• E. Thermometersonde (Temperatursensor)

⚠️ WARNUNG: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie Verbindungsvorgänge durchführen.

🔧 Installation

⚠️ WICHTIG: Für die Installation sind elektrotechnische Fachkenntnisse erforderlich. Wenn Sie mit 230-V-Systemen nicht vertraut sind, wenden Sie sich bitte an einen qualifizierten Techniker.

Installationsverfahren (nur für Techniker):

1. Schalten Sie die gesamte Stromversorgung ab.
2. Entfernen Sie das alte Steuergerät (falls Sie ein Upgrade durchführen).
3. Montieren Sie die neue MiniLED-Steuereinheit in das Bedienfeld.
4. Verbinden Sie die Klemmen gemäß dem FIEM-Diagramm (ABC).
5. Schließen Sie die Temperatur- (E) und Feuchtigkeitssonde (D) an.
6. Alle Verbindungen prüfen
7. Stromversorgung wiederherstellen und Funktion testen

✅ Unterschiede zwischen MiniLED (ALT) und MiniLED Advanced (NEU)

🛒 Kommerzielle Informationen

Preis: 110,30 € (ohne MwSt. und Versandkosten)

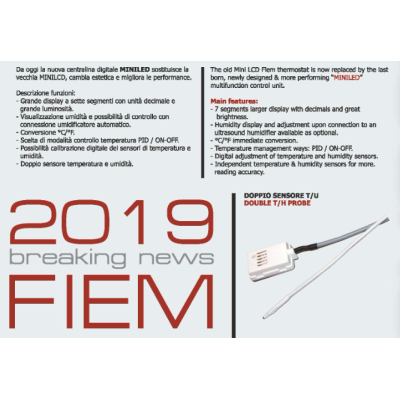

Beinhaltet: Komplette Steuereinheit mit doppeltem Temperatur-/Temperatursensor

FIEM-LAGER IN COMO – Padovan Avicoltura vertreibt ausschließlich originale, zertifizierte FIEM-Ersatzteile.

💡 Zugehörige Ersatzteile

• MiniLED Advanced (NEU) (176,00 €) – Aktualisierte Version mit verbesserter Leistung
• Temperatur-/Feuchtigkeitssonde (Preis wird noch bestätigt) – Sensoraustausch
• Automatischer Luftbefeuchter Limpia (Preis auf Anfrage) – Zur Feuchtigkeitsregulierung
• Widerstand R75E (12,18 €) – Heizkabel
• Analoges Thermometer °F (0,5/A) (€22,05) – Backup-Steuerung

📦 Logistik und Zeiten

• Versand: 1 Werktag
• Lieferzeit: 2-4 Werktage
• Abfahrt: FIEM Como Warehouse
• Verpackung: Geschützt für elektronische Bauteile

✅ Garantie

• Garantie: 24 Monate für Privatkunden, 12 Monate für Unternehmen mit Umsatzsteuer-Identifikationsnummer
• Support: WhatsApp 351 881 9586
• FIEM seit 1975: Original geprüfte Komponenten

❓ Häufig gestellte Fragen (FAQ)

F: Was ist der Unterschied zwischen MiniLED (ALT) und MiniLED Advanced (NEU)?
A: Die erweiterte Version verfügt über ein besser ablesbares grünes LED-Display, einen leistungsstärkeren Mikroprozessor und eine höhere Genauigkeit (±0,1 °C). Die ältere Version ist kostengünstiger.

F: Kann ich meinen alten MiniLCD-Fernseher durch diesen MiniLED-Fernseher ersetzen?
A: Ja, das MiniLED (OLD) wurde entwickelt, um das alte MiniLCD zu ersetzen und dabei Ästhetik und Leistung zu verbessern.

F: Sind Temperatur- und Feuchtigkeitssensoren enthalten?
A: Ja, es beinhaltet einen kompletten dualen Temperatur-/Wärmesensor.

F: Kann ich das selbst installieren, ohne Elektriker zu sein?
A: Nicht empfehlenswert. Es ist für 230 V ausgelegt und erfordert elektrotechnische Fachkenntnisse. Am besten beauftragen Sie einen Techniker.

F: Soll ich dieses Modell oder das MiniLED Advanced nehmen?
A: Wenn Ihr Inkubator mit beiden Modellen kompatibel ist und Ihr Budget es zulässt, bietet das Advanced-Modell eine überlegene Leistung. Das OLD-Modell ist ein guter Ersatz für vergleichbare Modelle.
