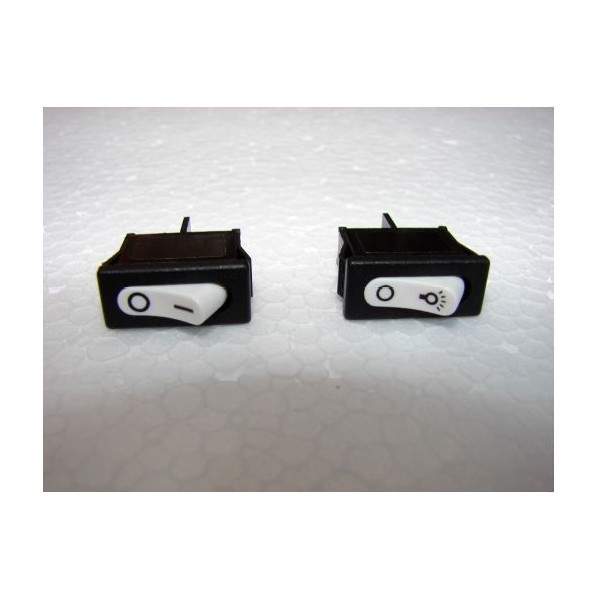

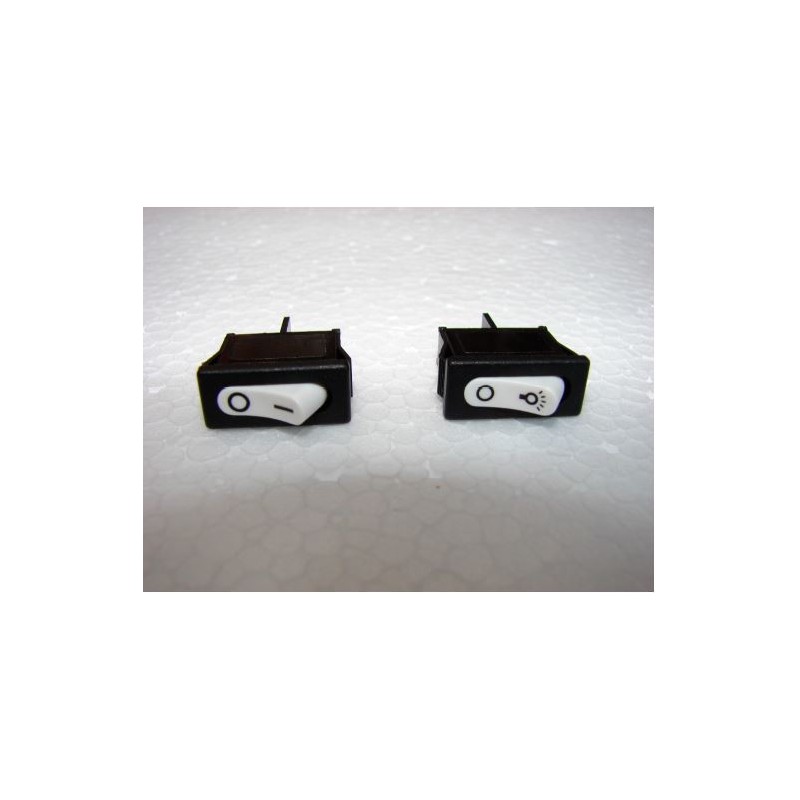

RL 34 Einpoliger Schalter für FIEM-Steuergeräte – Technisches Datenblatt
📦 Kompatibilität
Kompatible Modelle: FIEM digitale Steuereinheiten
Anwendungsbereiche: MiniLED, MiniLED Advanced und andere Modelle mit manueller Ein-/Ausschaltsteuerung
Ersatzteilcode: RL 34
Hersteller: FIEM Srl (Como, Italien)
⚠️ ACHTUNG: Bitte überprüfen Sie sorgfältig, ob das Ersatzteil mit dem Bild übereinstimmt. Sollten Sie Fragen haben oder das gesuchte Teil nicht finden, kontaktieren Sie uns bitte über WhatsApp :
- ✅ Ein Foto des benötigten Ersatzteils
- ✅ Ein Foto des Inkubators und der Steuereinheit
- ✅ Ein Foto des Etiketts auf der Rückseite des Inkubators
- ✅ Eine Fehlerbeschreibung, vorzugsweise mit Video
So können wir Ihnen schneller helfen. Vielen Dank!
🔍 Wenn Sie diesen Schalter benötigen
Der Schalter sollte ausgetauscht werden, wenn:
- Schalter klemmt: Bewegt sich nicht oder bleibt in einer Zwischenstellung.
- Intermittierender Kontakt: Sie müssen den Knopf mehrmals drücken, bevor sich das Steuergerät einschaltet.
- Kein Kontakt mehr: Das Steuergerät schaltet sich nicht ein, obwohl sich der Schalter in der Position EIN befindet.
- Es erzeugt Funken: Wenn man darauf drückt, sieht man Blitze oder hört Knallgeräusche.
- Sichtbar beschädigt: Zerbrochen, verbrannt oder mit Anzeichen von Überhitzung
- Lose Hebel: Er bewegt sich träge, ohne irgendeine Funktion zu erfüllen.
⚠️ Vor der Bestellung: Kurze Überprüfung
Liegt das Problem wirklich am Schalter?
- Ziehen Sie den Netzstecker aus der Steckdose (Sicherheit geht vor).
- Sicherung prüfen: Prüfen Sie, ob die Sicherung intakt ist (falls sie durchgebrannt ist, ersetzen Sie sie zuerst).
- Überprüfen Sie die Stromversorgung: Stellen Sie sicher, dass Strom an der Steckdose ankommt (versuchen Sie es mit einem anderen Gerät).
- Sichtprüfung des Schalters: Gibt es Anzeichen von Verbrennungen, geschmolzenem Kunststoff oder offensichtlichen Beschädigungen?
- Mechanischer Test: Lässt sich der Schalter leicht bewegen oder ist er schwergängig/klemmt er?
📸 Sie sind sich nicht sicher? Schicken Sie uns ein Foto des Schalters per WhatsApp und beschreiben Sie die Symptome: Wir helfen Ihnen bei der Diagnose.
🔧 Technische Merkmale (Richtwerte)
| Merkmal | Typischer Wert |
|---|
| Typ | Einpoliger Schalter (Ein/Aus) |
| Nennspannung | 250 V Wechselstrom |
| Bemessungsstrom | 2-6A (wird noch überprüft) |
| Montage | Auf dem Panel |
| Kontaktart | SPST (Single Pole Single Throw) |
Hinweis: Die genauen technischen Spezifikationen müssen anhand des jeweiligen Steuergerätemodells überprüft werden.
🔧 Installation – NUR FÜR QUALIFIZIERTE TECHNIKER
ACHTUNG SICHERHEIT
Elektroarbeiten – Erfordert spezifische Kenntnisse
- Vor jeglichen Eingriffen muss das Gerät IMMER vom Stromnetz getrennt werden.
- Das Gerät muss vollständig ausgeschaltet und vom Stromnetz getrennt sein.
- Wenn Sie kein qualifizierter Elektriker sind → wenden Sie sich an einen Techniker
- Die Steuereinheit arbeitet mit 230 V: Ein Fehler kann gefährlich sein.
Austauschverfahren (nur für Fachtechniker):
- Ziehen Sie den Netzstecker aus der Steckdose.
- Öffnen Sie die Steuereinheit, indem Sie die Schrauben der Abdeckung entfernen.
- Fotografieren Sie die Verbindungen, bevor Sie die Kabel trennen.
- Beachten Sie die Position jedes Drahtes (Phase, Neutralleiter, Erdung, falls zutreffend).
- Die Drähte vom Schalter (Faston- oder Klemmschrauben) abziehen.
- Den alten Schalter aus seinem Gehäuse (in der Regel Clip- oder Mutterntyp) entfernen.
- Montieren Sie den neuen RL 34-Schalter an der gleichen Position.
- Schließen Sie die Kabel genau so an, wie im Diagramm dargestellt.
- Prüfen Sie, ob es lose oder sich berührende Drähte gibt.
- Bauen Sie die Bedieneinheit wieder zusammen.
- Schließen Sie den Stecker wieder an und testen Sie die Funktion.
💡 Tipp aus 45 Jahren Erfahrung: Bevor Sie alles wieder zusammenbauen, testen Sie den Schalter bei geöffnetem Bedienfeld (besonders vorsichtig!), um sicherzustellen, dass er einwandfrei funktioniert. Erst dann sollten Sie das Bedienfeld endgültig schließen.
❌ Häufige Fehler, die Sie vermeiden sollten
- Die Anschlüsse dürfen nicht vertauscht werden: Phase und Neutralleiter müssen an die richtigen Punkte angeschlossen werden.
- Vergiss das Linkfoto nicht: Ohne es gibt's ein Problem.
- Den Schalter nicht mit Gewalt einsetzen: Er sollte sich leicht einrasten lassen.
- Lassen Sie keine Kabel lose liegen: Sie bergen die Gefahr von Kurzschlüssen.
- Improvisieren Sie nicht, wenn Sie keine Erfahrung haben: Rufen Sie einen Techniker.
🛒 Kommerzielle Informationen
Preis: [INFORMATIONEN WERDEN ÜBERPRÜFT] (MwSt. und Versandkosten nicht inbegriffen)
FIEM COMO LAGER ORIGINAL ERSATZTEILE
💬 Mindestbestellwert: Transparenz bei den Logistikkosten
Für Ersatzteilbestellungen gilt ein Mindestbetrag von 20 € (ohne MwSt. und Versandkosten) .
Dieser Schwellenwert dient zur Deckung der Betriebskosten, die den Betrieb dieses Dienstes ermöglichen:
- Such- und Kommissionierzeit – Jede Komponente muss im FIEM-Lager unter Tausenden von Referenzen gefunden werden.
- Verwaltungsmanagement – Rechnungsstellung, Steuerregistrierung, Lagerverwaltung
- Sendungsverfolgung bei Kurierdiensten – Abholbuchung, Sendungsverfolgungsetikett, Kundenbenachrichtigung
💡 Tipp: Ergänzen Sie Ihre Bestellung mit weiteren elektrischen Bauteilen.
💡 Passende Ersatzteile zusammen bestellen
- 2A-Sicherung (CF521220) (0,42 €) – Immer auf Lager
- Widerstand R75E (12,18 €) – Das Heizkabel
- MiniLED-Steuereinheit (176,00 €) – Falls die Steuereinheit ebenfalls Fehlfunktionen aufweist
- Thermometer °F (05/A) (€22,05) – Analoge Temperaturregelung
📦 Logistik und Zeiten
- Versand: 1 Werktag
- Lieferzeit: 2-4 Werktage
- Abfahrt: FIEM Como Warehouse
✅ Garantie
- Garantie: 24 Monate für Privatkunden, 12 Monate für Unternehmen mit Umsatzsteuer-Identifikationsnummer
- Support: WhatsApp 351 881 9586
- FIEM seit 1975: Original geprüfte Komponenten
❓ Häufig gestellte Fragen (FAQ)
F: Kann ich das selbst austauschen, ohne Elektriker zu sein?
A: Nicht empfehlenswert. Das Gerät arbeitet mit 230 V und erfordert Kenntnisse über elektrische Anschlüsse. Am besten beauftragen Sie einen qualifizierten Techniker.
F: Ist der Schalter für alle FIEM-Steuergerätemodelle geeignet?
A: Überprüfen Sie immer die genaue Teilenummer Ihres Steuergeräts. Senden Sie ein Foto per WhatsApp, um die Kompatibilität zu bestätigen.
F: Wenn der Schalter nicht funktioniert, könnte er einfach nur verschmutzt sein?
A: Selten. Wenn elektrische Schalter ausfallen, müssen sie ausgetauscht werden. Eine Reinigung behebt keine internen Kontaktprobleme.
F: Wie lange hält ein Schalter?
A: Bei normalem Gebrauch kann es viele Jahre halten. Häufiges Ein- und Ausschalten führt zu schnellerem Verschleiß.
📞 Brauchen Sie Hilfe?
🛒 Jetzt bestellen oder Informationen anfordern
📞 WhatsApp 351 881 9586
📧 E-Mail: info@padovanavicoltura.it
Wir helfen Ihnen, die Kompatibilität zu prüfen und vermitteln Ihnen gegebenenfalls einen Techniker vor Ort.
